OCAL信息

OCAL

安徽超星教育科技有限公司旗下品牌

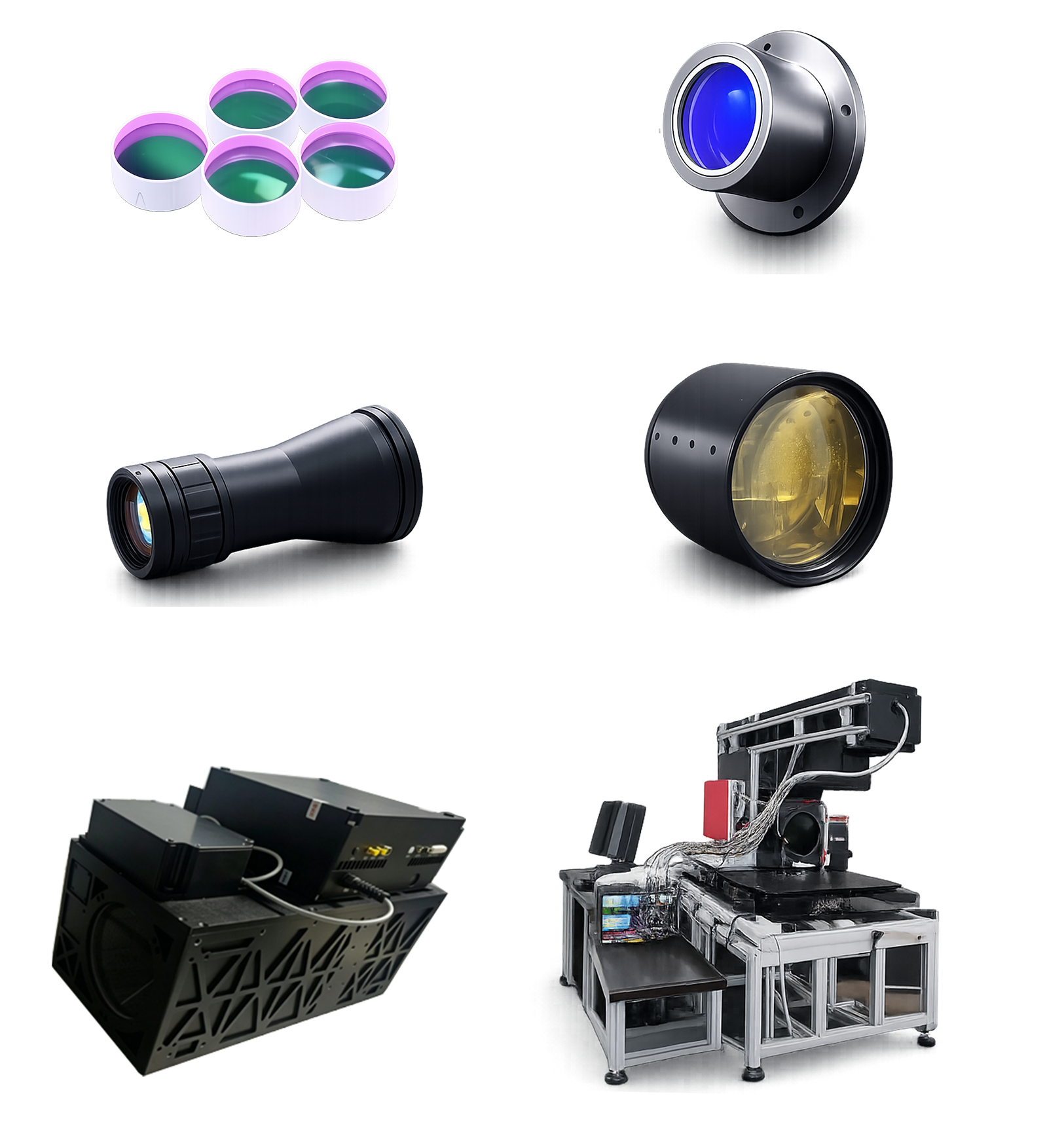

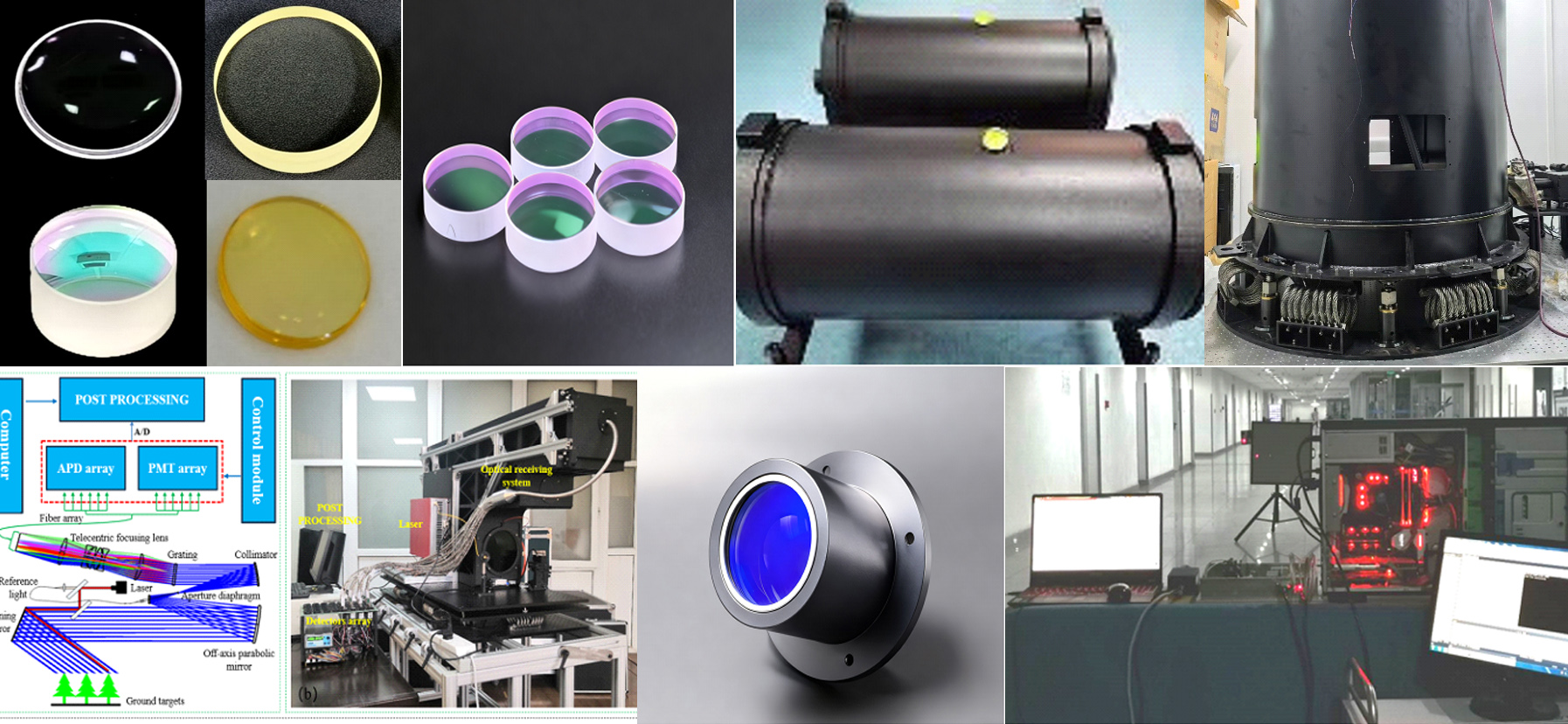

安徽超星教育科技有限公司成立于2020年,公司地址位于中国安徽省合肥市。主 营业务包括生产和加工特殊光学系统及大型球面和非球面高精度光学镜片,光学 系统的设计、加工、装配一体化等。

2021年,公司决策进入业余天文产品市场,推出产品OCAL电子光 轴校准器,获得了很大的成功。未来,公司会持续将科研技术转化 到业余天文市场,创造更多领先市场的产品。

SCROLL DOWN

OCAL3.0光轴校准器相对于第二代OCAL光轴校准器有以下三个优势

1、得益于大光圈镜头和全新的CMOS,同样的环境亮度,OCAL3.0光轴校准器曝光时间仅为第二代光轴校准器的1/20,如果光源太强,建议降低增益值,而不单单是降低曝光时间,现在全新的校准器可以在比较暗的环境下调节光轴了。 2、OCAL3.0光轴校准器画面的清晰度获得了很大的提升,现在可以看到更清晰的主镜标记以及更多的反射信息,并且在装配修正镜的情况下依然表现良好。 https://www.bilibili.com/video/BV1F94y1673w/?share_source=copy_web&vd_source=1a3632359f7f04d059bca4d7e61842d7 3、在未来,我们计划推出一款高端的3.0MAX版,我们已经完成了理论设计工作,新版本进行了特殊设计,理论上可以使用人工在光学设备上对芯片工装进行了细微的调节,MAX版本将主要应对小焦比望远镜,这是我们在未来对更高目标的挑战。

二代OCAL电子光轴校准器电脑版
二代OCAL电子光轴校准器移动版

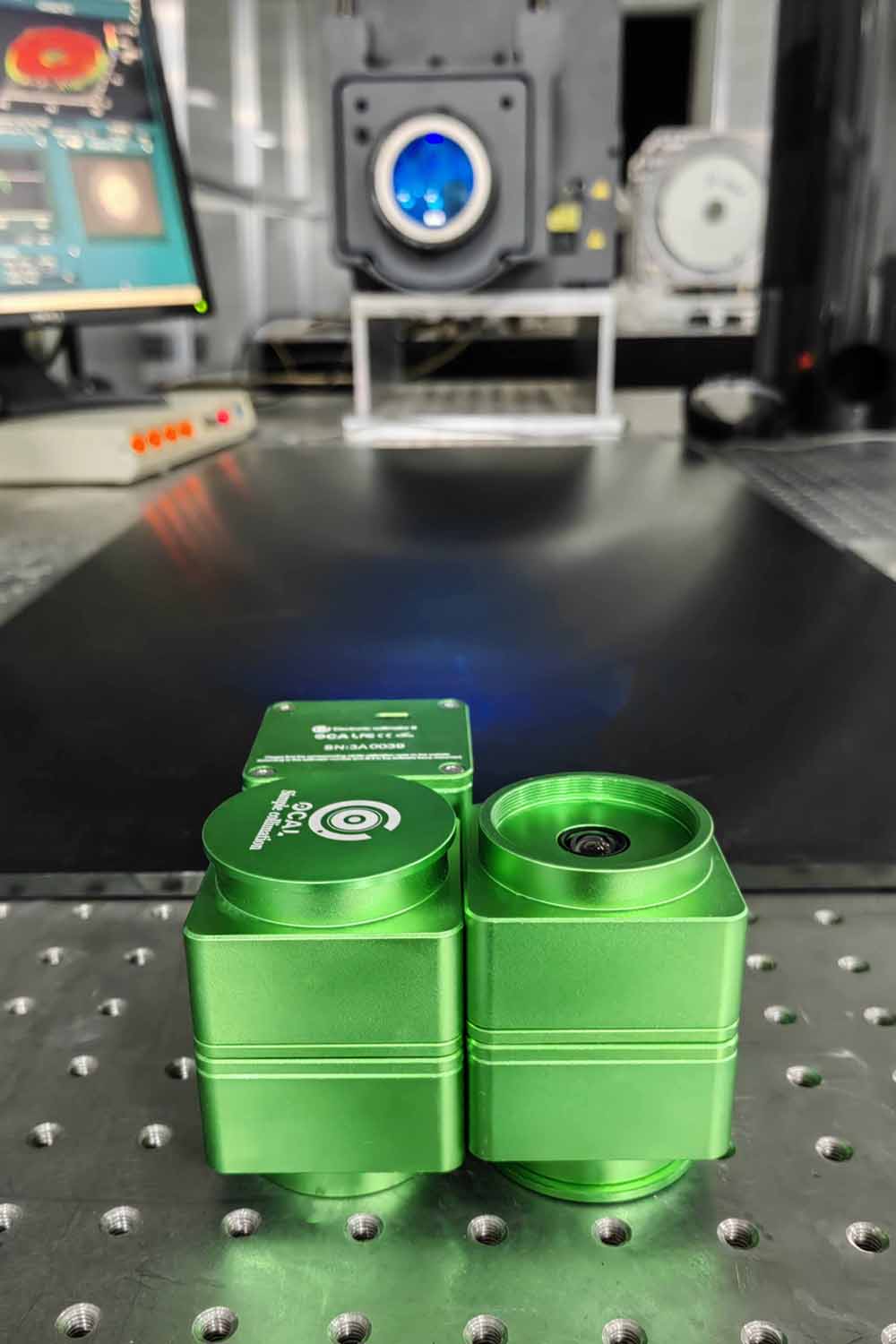

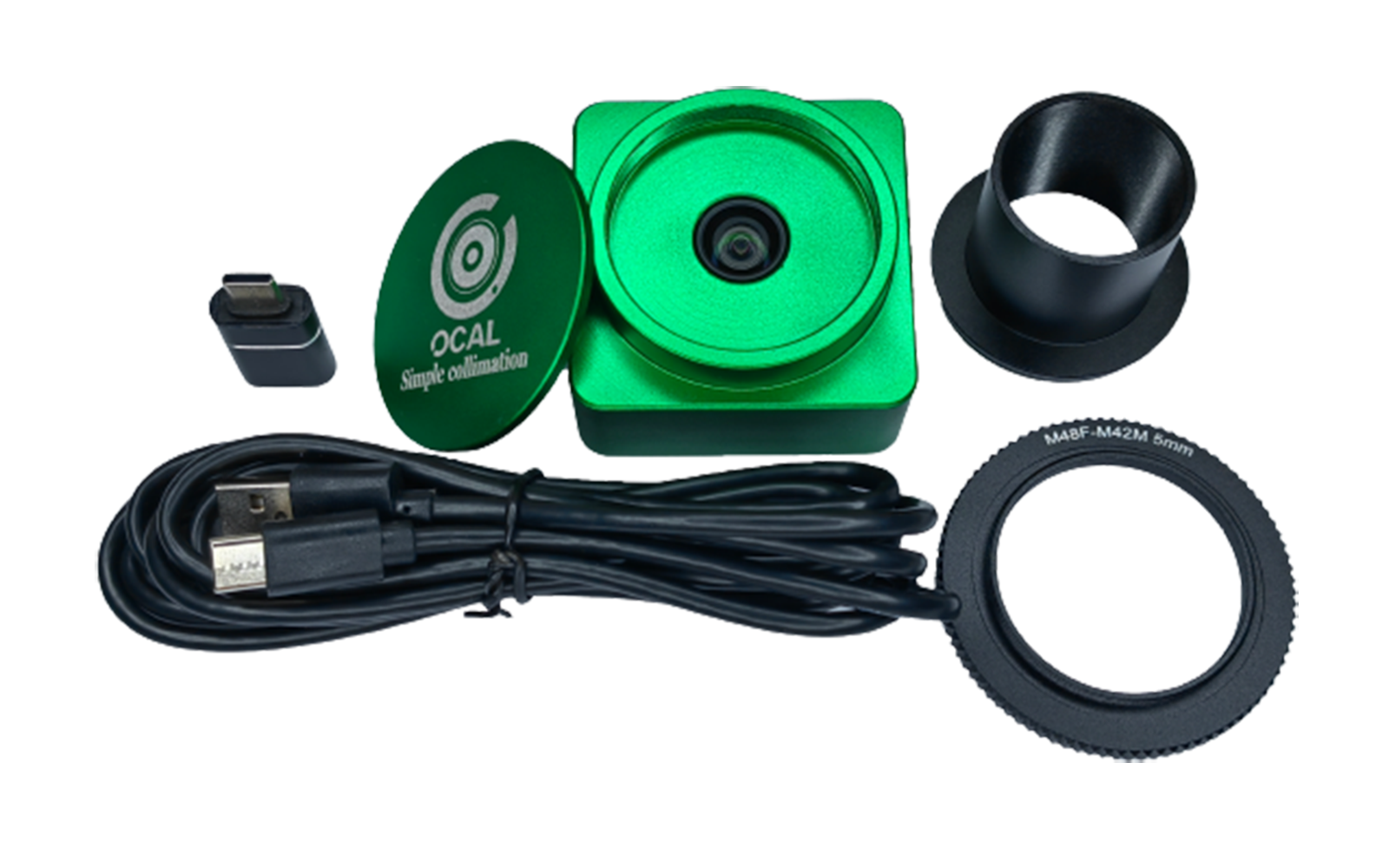

OCAL3.0电子光轴校准器
支持windows系统
支持
支持
支持
支持安卓系统
不支持
支持
支持
带转接配件
清晰度
一般
一般
光圈大小
精度
一般
一般
稍微提高

OCAL 3.0 MAX电子光轴校准器介绍

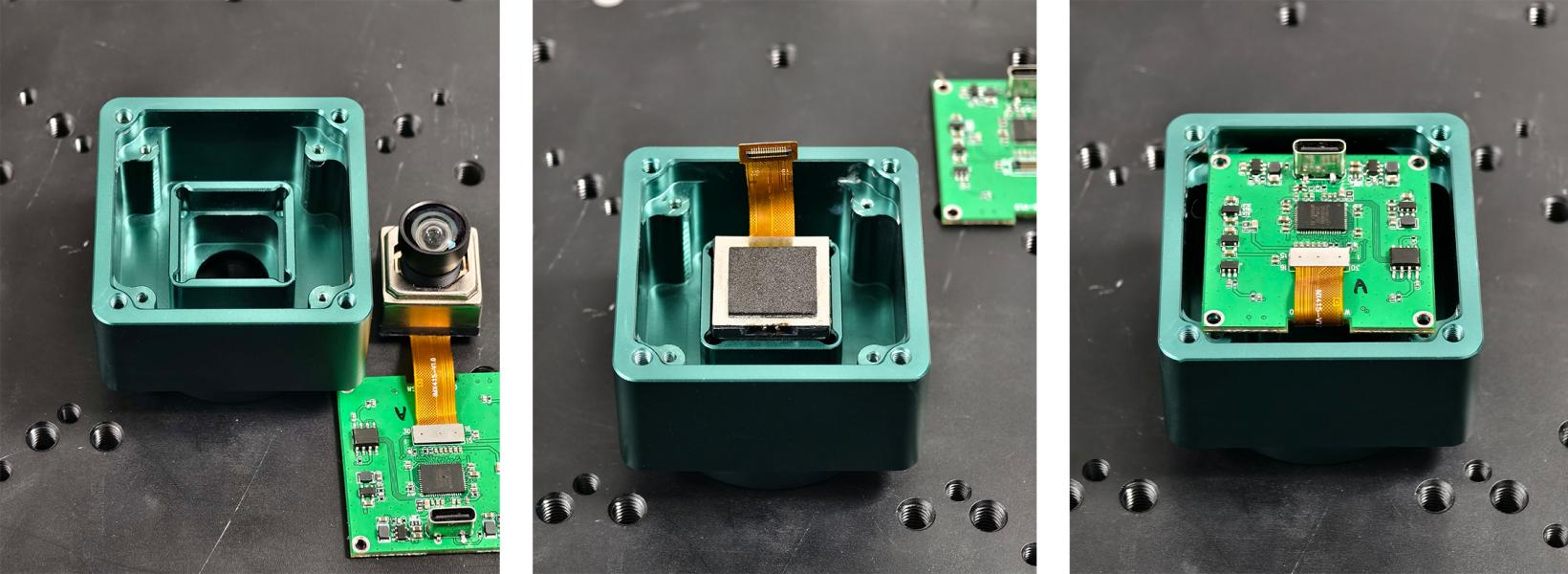

自第一代OCAL电子光轴校准器发布以来,取得了很大成功,获得了全世界众多天文爱好者的认可。秉承着“守正创新”的理念,我们不断加大投入,深入研发,致力于生产精度更高的望远镜光轴校准器。经过第一、二、三代校准器的努力,我们专门定制了目前所有版本中最好的电子光轴校准器3.0 MAX版本,它在以下两个方面有大幅度的提升。 1、我们认为,只有最大限度的减小校准器自身的误差,才能给望远镜光轴调节带来更好的结果,因此使用了目前行业内最好的摄像头装配方式,它能让镜头、CMOS的倾斜误差达到行业内公认的高质量水平,3.0 MAX的摄像头模组平均倾斜偏差预计<10′,极大减小了如图2、3、4中所演示的误差。 2、我们在摄像头模组和金属外壳的装配上也做了较大的改变,我们将过去只用螺丝限位和固定的方案改为限位槽限位,将摄像头模组和PCB分离的方案。这个方案保证了摄像头模组和外壳的装配精度,而螺丝固定PCB带来的力度不确定性将不会影响到摄像头模组。 3.0 MAX版本校准器必须使用最新的软件版本,软件操作和教程内容没有进行改动,保持和3.0版本一致。 最后,3.0 MAX版本的研发投入增加了我们的制作成本。我们认为在一些焦距较短且焦比较大的望远镜上,2.0版本的电子校准器已经能满足大部分客户的需求,为了让一些不需要太高精度客户有更好的购买体验,我们决定停售2.0 PC版本,并大幅下降2.0 PRO版本的价格。望周知,谢谢!

在售版本差异

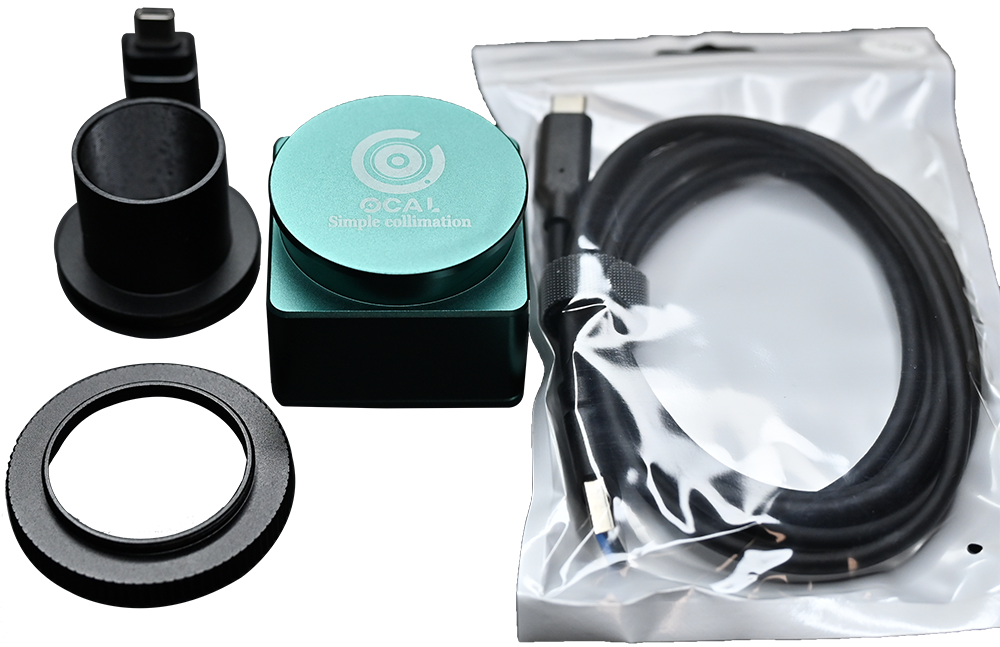

OCAL2.0PRO电子光轴校准器
OCAL3.0MAX电子光轴校准器
支持windows系统
支持
支持
支持安卓系统
支持
支持
支持IOS系统
不支持
研发中,预计2024年实现
带转接配件
清晰度
一般
光圈大小
精度
一般

新的固件升级,提高0cal3.0MAX画面稳定性和舒适度

OCAL3.0MAX 2024 3月12日前购买升级.zip

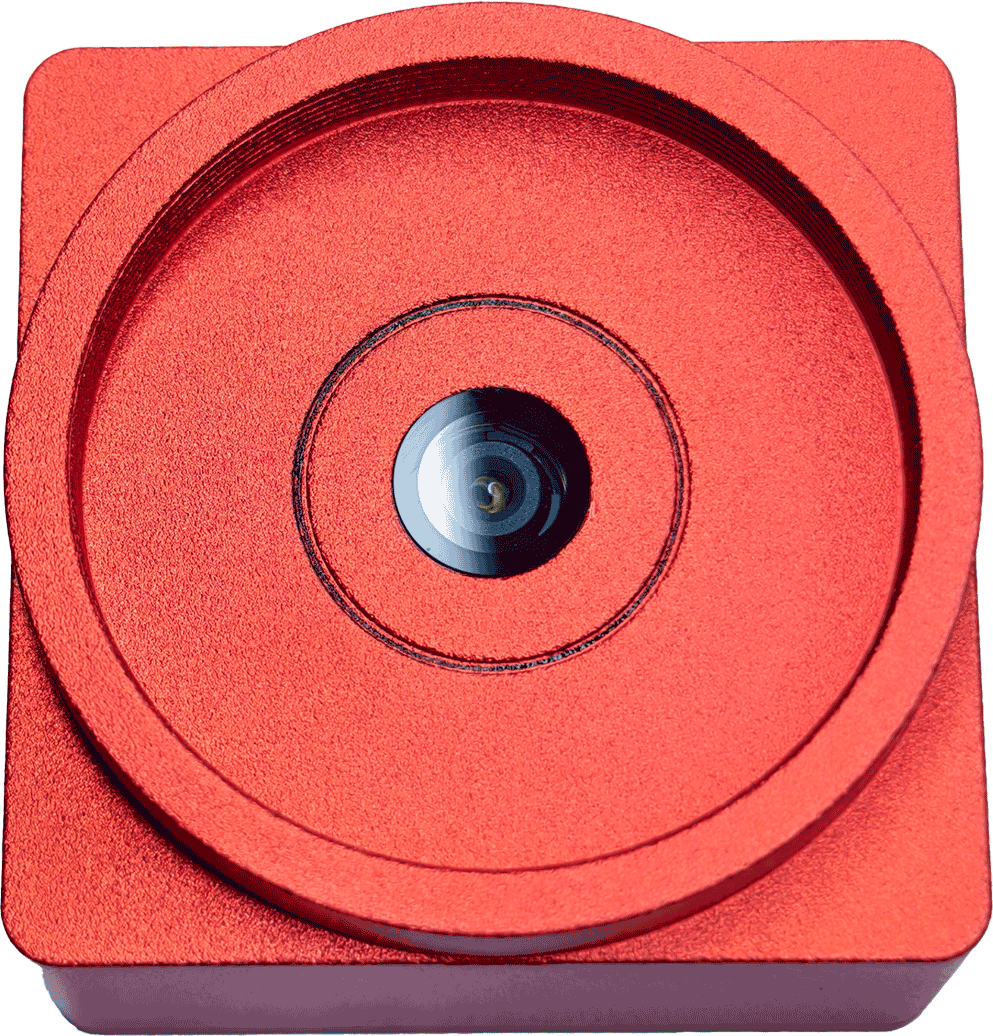

OCAL电子光轴校准器4.0介绍

尊敬的各位伙伴,今天非常荣幸为大家带来新一代 OCAL 电子光轴校准器 4.0!上一代 OCAL 电子光轴校准器 3.0MAX 凭借模组的 3A 制程与高精度装配工艺,实现了精度与稳定性的跨越式提升,一经推出便凭借卓越性能收获市场广泛赞誉。​ 然而,3.0MAX 并非尽善尽美。庞大的模组与重量使其在日常使用中,若遭遇磕摔,极易导致精度下降;与此同时,较高的成本也致使零售价格偏高,一定程度上限制了产品的普及。为攻克这些难题,研发团队历时两年研发,重磅推出 OCAL 电子光轴校准器 4.0。相较于 3.0MAX,4.0 版本仅在光圈方面略有减小,但其带来了更多的优势如下:

画质革新:搭载更高像素与先进 CMOS 工艺,在画质与清晰度上实现对 3.0MAX 的全面超越,细节捕捉更为精准,图像呈现更加细腻逼真。​

显示优化:采用 4:3 屏占比设计,相较于 16:9,能更高效地展示望远镜另一边内部结构,为使用者提供更多、更直观的观测视角。 ​

稳定进阶:延续 3.0MAX 的 3A 制程与高精度装配工艺,凭借更小的体积与重量,进一步提升了产品稳定性,无惧日常使用中的轻微碰撞与晃动,校准精度始终如一。

外观优化:改用红色外壳,并且在外壳上精心设计的一圈标识,能够让用户更清晰地识别校准器反射面,操作更加便捷、高效。​

性价比飞跃:在保证核心性能的同时,降低了成本,以更低的零售价面向市场,真正做到了性能升级、价格亲民,为用户带来更高性价比的选择。

以下是各型号校准器的特性

产品型号
外壳颜色
光圈
清晰度
画质
精度
3A装配工艺
2.0
普通
普通
普通
3.0
绿
普通
普通
普通
3.0MAX
蓝绿
普通
普通
4.0
中等

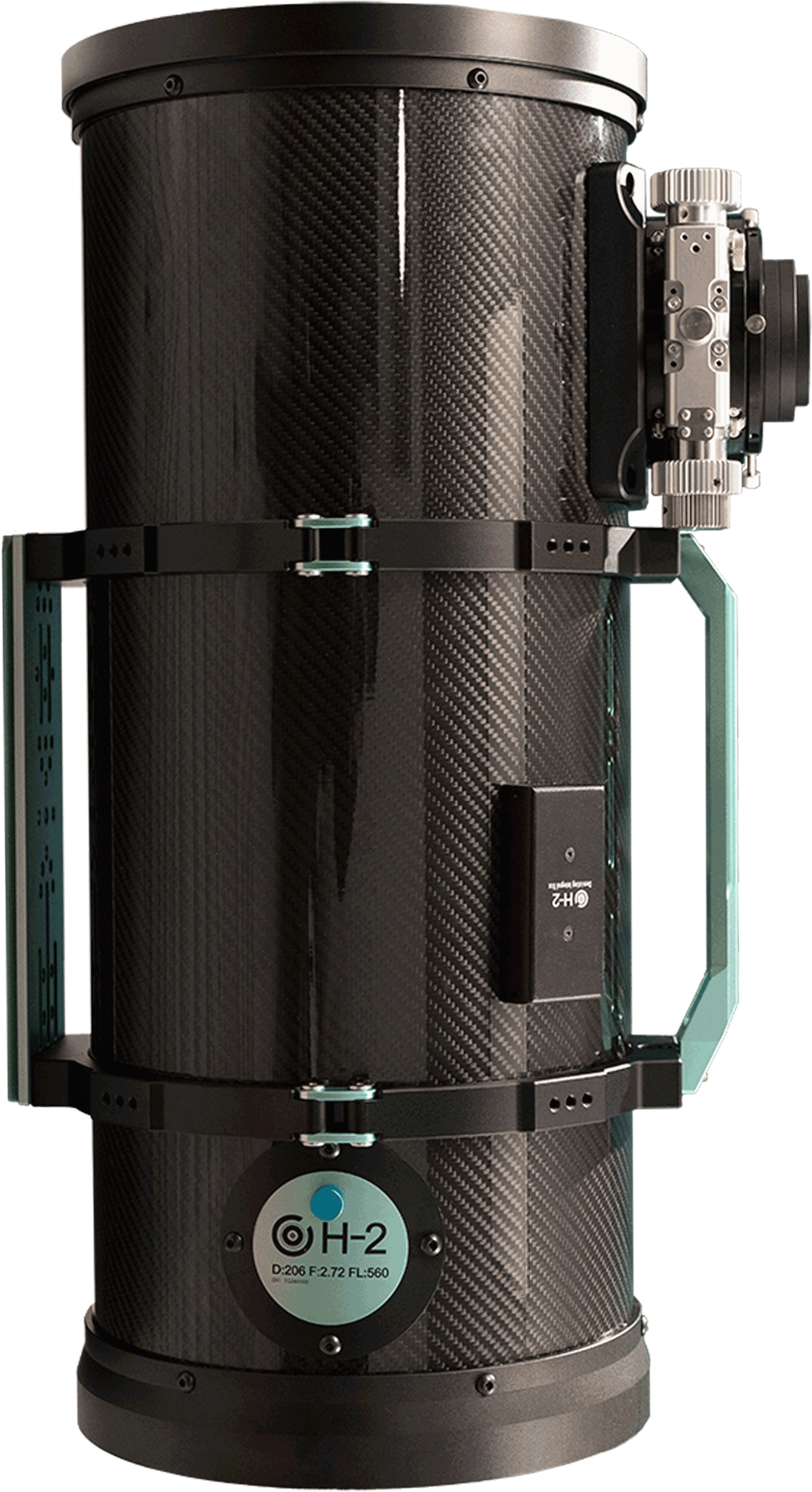

OCAL H-2 摄星镜,天文摄影新征程

专业设计,为摄影而生

OCAL H-2 是专为天文摄影研发的牛顿反射天文望远镜,型号为 H-206 。主镜直径为 206MM,焦比低至 F2.72,560mm 左右的焦距能覆盖绝大部分天体拍摄,还能呈现天体的精细细节。 为了在小焦比下发挥卓越光学性能,它在光学和机械方面进行了精心设计。优秀的光学系统设计,配合干涉仪、偏心仪等光学设备严格检测,确保镜片质量上乘。主镜机械定位设计、次镜精准微调设计、调焦座设计,还有光学系统微加热除露,全方位保障拍摄效果。

丰富配件,一站式配齐

购买 OCAL H-2 摄星镜,你将获得一套完整的装备: 望远镜主体(含抱箍、鸠尾板、调焦座、修正镜等),各部件紧密配合,稳定性极佳。 产品说明书,快速上手操作,轻松掌握使用技巧。 OCAL 防结露系统,无惧潮湿天气,让拍摄不受镜片结露困扰。 调节望远镜的螺丝刀、六角扳手若干,随时进行调试。 数据线、DC 电线若干,满足设备连接需求。 配套带轮铝箱一个,方便携带和收纳,保护望远镜安全。

OCAL H-2参数

项目
参数
型号
OCALH-2
焦距
560mm
口径焦比
D:206mm F2.72
次镜短轴
80mm
良像区域
44mm 全画幅
主镜次镜材料基底
熔石英玻璃(Fused silica glass )
主、次镜形状
双曲面、平面
修正镜
4 片复消色差镜片,其中一片为超级ED玻璃,通光口径56mm,附带M48X0.75和M54X0.75转接环,后截距55mm
调焦
2.5英寸双速调焦座,与修正镜螺纹连接,集成专用轴承旋转器(CAA)、角度标尺,转动顺滑无阻力,集成靶面调节装置。
镜身材料
碳纤维,厚度4mm
镜筒内壁
德国Noctutec防反射特殊涂漆
抱箍
金属铝 CNC 切割,厚度 10mm,宽度 22mm,内径 254mm,10 组 M6 螺纹装配孔
尺寸
长度630mm,镜简直径254mm,两鸠尾板之间最宽距离340mm
重量
望远镜全套裸重12.7KG
目视配件
未配置

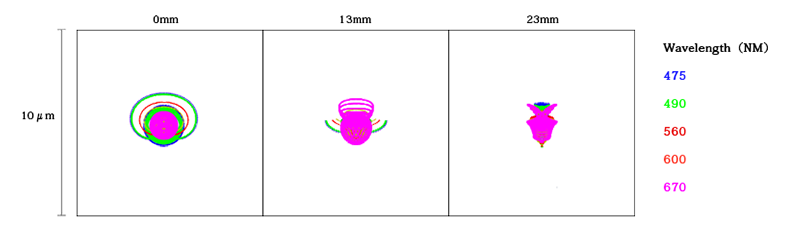

OCAL H-2在焦点点阵图

产品特点

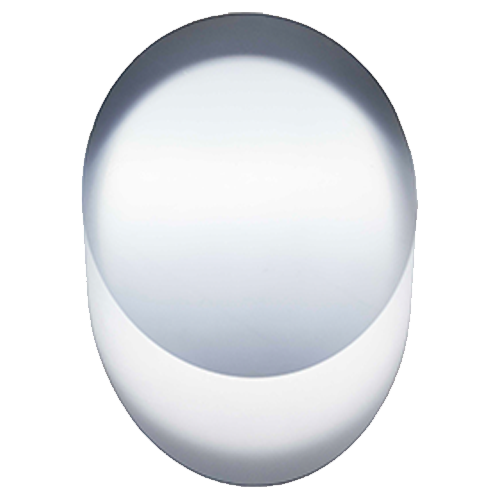

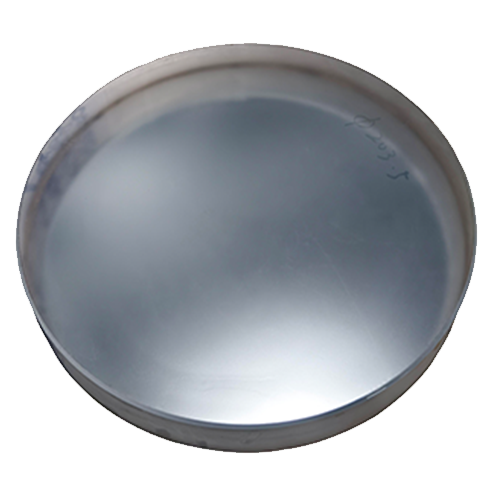

熔石英玻璃基底

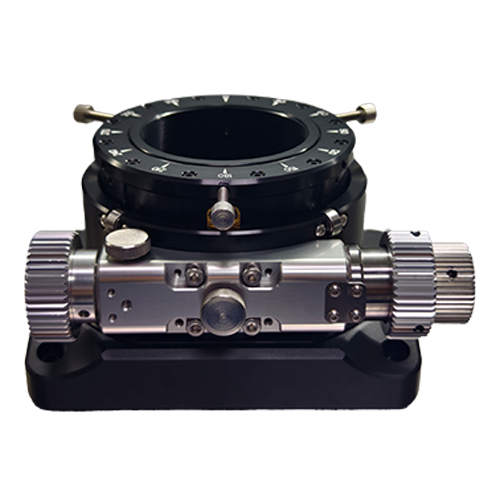

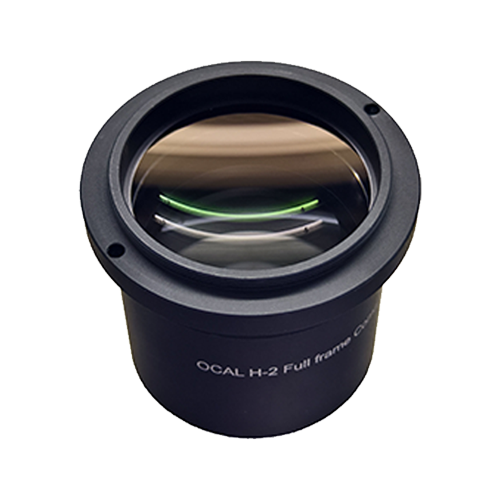

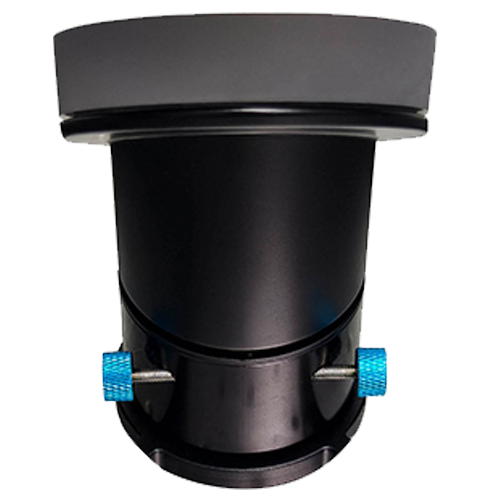

大口径修正镜及专配2.5英寸调焦座,支持全画幅拍摄

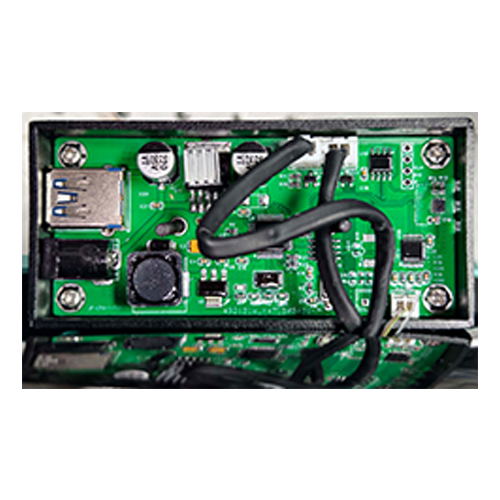

除露装置、通过实时检测温湿度来防止镜片结露

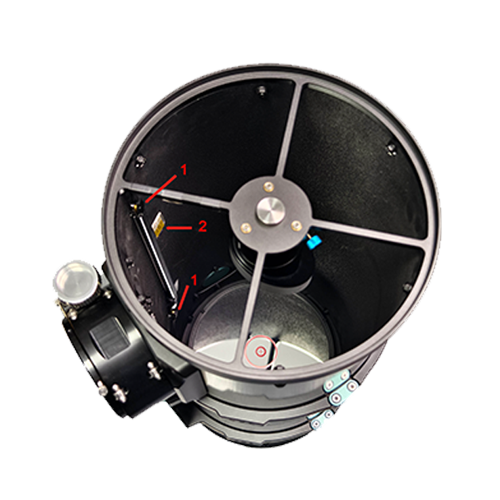

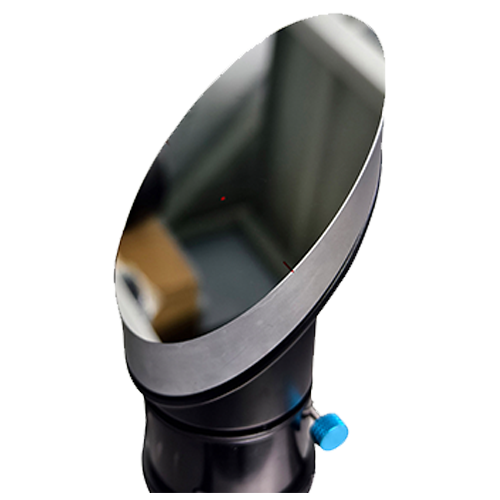

次镜精密调节结构

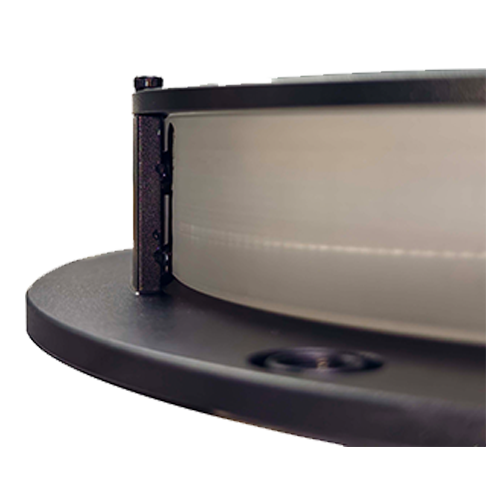

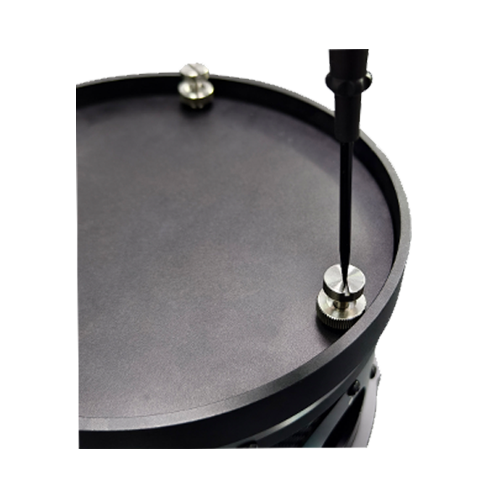

主镜位置固定及主镜调节螺丝

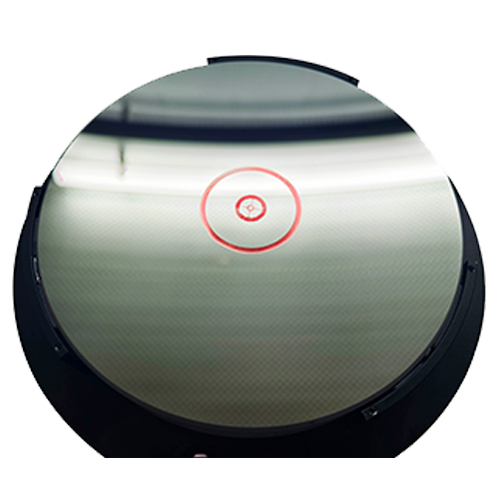

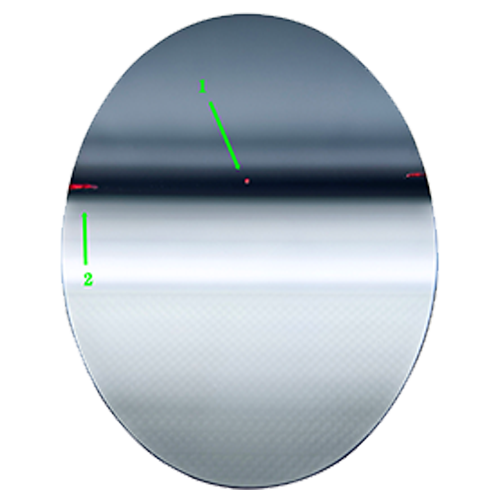

主镜以及次镜标记

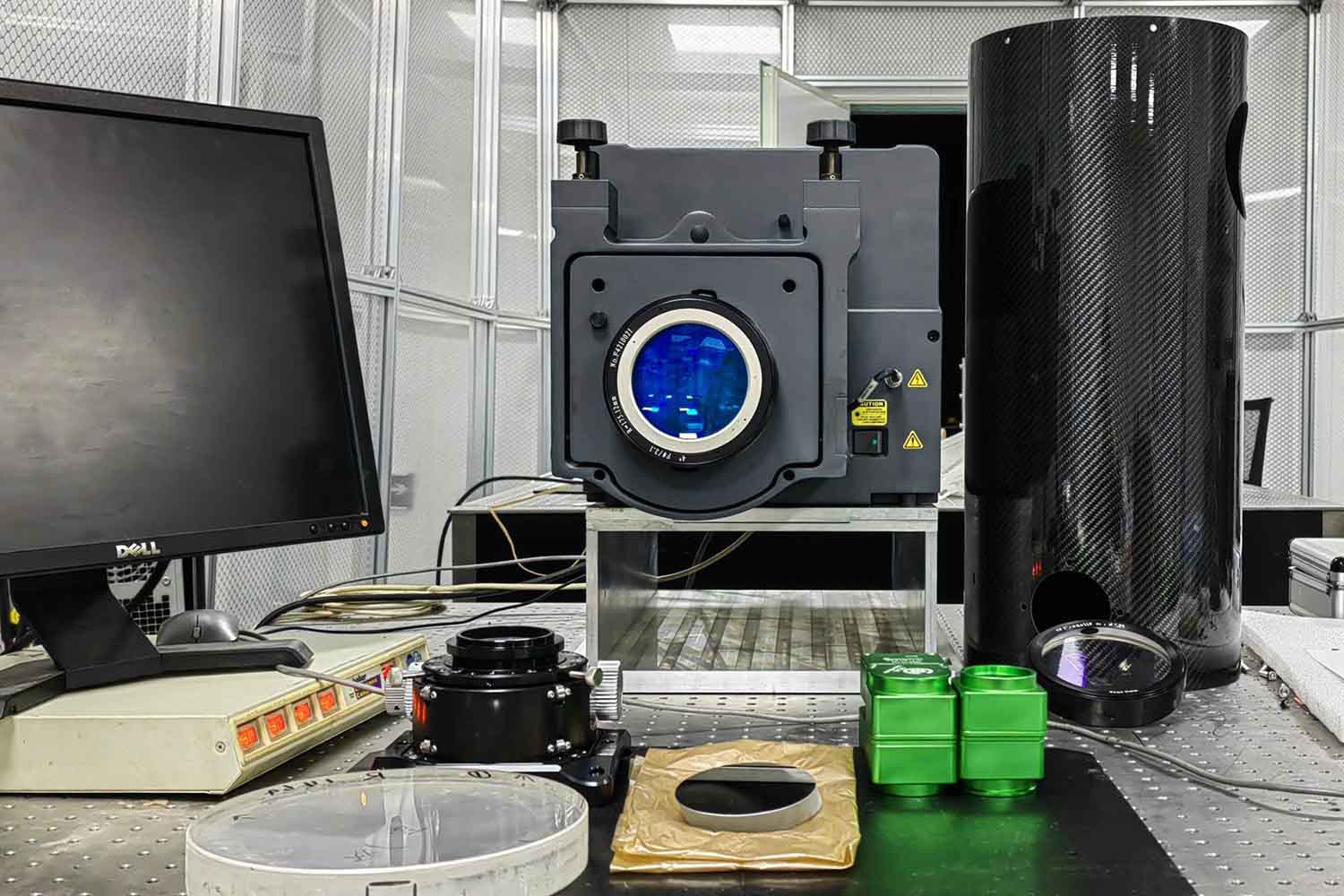

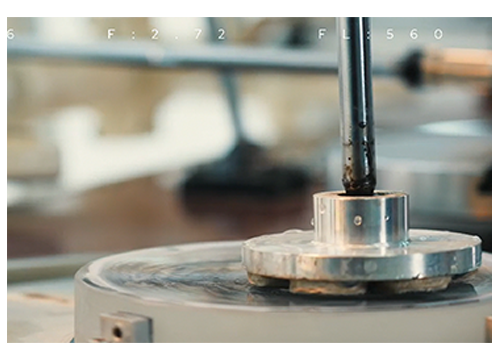

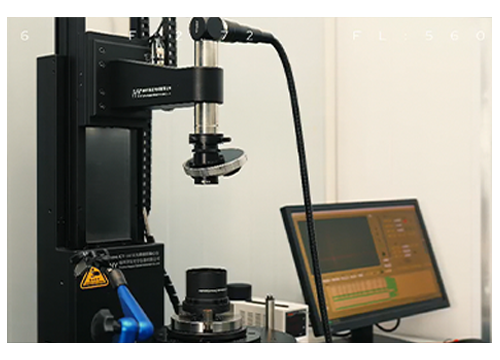

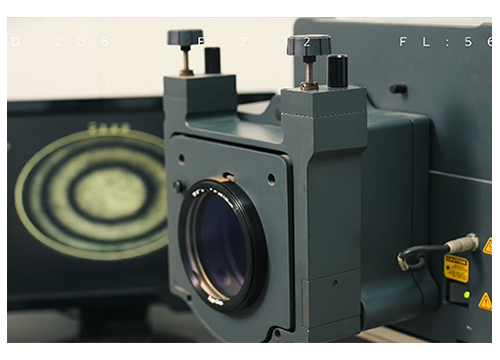

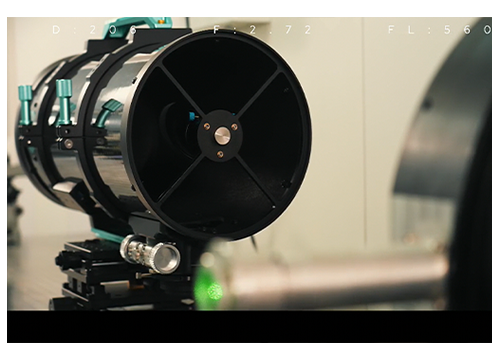

专业生产及检测设备

单张拍摄样张

参数:相机2600MC,单张300S,环境:4级光污染。
